在Dic 8032集成电路测试系统上对L80C186-10进行系统集成测试

随着微电子技术的飞速发展，集成电路的复杂性与日俱增，对其进行全面、准确的测试成为保障电子产品质量与可靠性的关键环节。本文重点探讨如何在Dic 8032集成电路测试系统平台上，对经典的Intel L80C186-10 16位嵌入式微处理器进行高效、精准的系统集成测试，涵盖测试环境搭建、测试向量开发、功能与参数验证以及系统集成考量等多个方面。

一、测试系统与待测器件概述

Dic 8032是一款高性能、高精度的通用集成电路测试系统，以其强大的数字、模拟与混合信号测试能力，广泛应用于各类复杂IC的研发验证与生产测试环节。其灵活的硬件架构和丰富的软件资源，使其能够适配从简单逻辑器件到复杂微处理器、存储器的广泛测试需求。

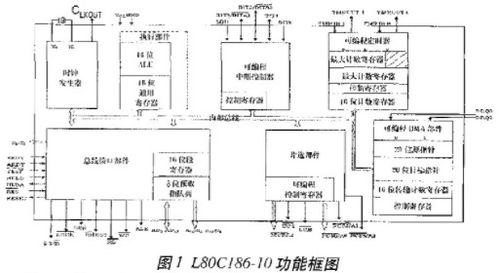

待测器件L80C186-10是Intel 80186系列微处理器的一个低功耗CMOS版本，主频为10MHz。它集成了中央处理器、时钟发生器、中断控制器、DMA控制器、定时器/计数器等多个功能单元，是一款高度集成的嵌入式系统核心。对其进行测试，不仅需要验证其基本的指令执行正确性，还需评估其内置外设的功能与性能参数。

二、测试环境搭建与配置

在Dic 8032系统上测试L80C186-10，首先需完成精密的硬件与软件配置。

1. 硬件接口与适配器设计：

• 需要根据L80C186-10的封装形式（如PLCC、QFP等）和引脚定义，设计并制作专用的测试插座或负载板（DUT Board）。

• 该板需将器件的信号引脚（地址/数据总线、控制信号、时钟、电源、地等）正确映射到Dic 8032测试头的相应通道。

• 需特别注意高速信号（如时钟、总线）的传输完整性，合理进行阻抗匹配与布线，以减少信号反射和时序抖动对测试结果的影响。

• 为模拟真实工作环境，适配器上可能还需集成必要的去耦电容、时钟驱动电路或简单的负载电路。

1. 测试系统资源配置：

• 在Dic 8032的软件环境中，需建立针对L80C186-10的器件测试程序（Device Program）。

• 精确定义每个测试引脚的电气参数，如VIL/VIH（输入低/高电平）、VOL/VOH（输出低/高电平）、驱动电流、负载条件等，这些参数需严格参照L80C186-10的数据手册。

• 配置系统的电源模块，为DUT提供稳定、精确的VCC电源（通常为5V±5%），并设置合理的上电/下电时序。

• 配置系统的高精度计时器（Period Generator）以产生稳定、低抖动的10MHz主时钟信号（CLKIN），并配置其他必要的时钟或控制信号。

三、测试向量开发与功能验证

功能测试是验证L80C186-10逻辑正确性的核心。

1. 测试向量生成：

• 基于L80C186-10的指令集架构和内置外设的功能描述，开发全面的功能测试向量（Test Vectors）。

• 测试向量通常使用测试系统支持的编程语言（如类似C的语言或专用测试语言）编写，或通过第三方EDA工具生成后导入。

• 测试内容应覆盖：

• CPU核心：算术逻辑运算、数据传送、程序流控制、标志位操作等所有指令。

• 集成外设：定时器/计数器的不同工作模式、中断控制器的优先级与嵌套、DMA控制器的数据传输等。

• 总线操作：读写周期、等待状态插入、总线保持/释放等时序的验证。

1. 测试执行与结果分析：

• 将编译好的测试程序与向量加载到Dic 8032系统并执行。系统会按照向量设定的时序，向DUT施加激励（输入信号），并同步采集DUT的实际输出响应。

• 系统将实际响应与向量中预存的“期望响应”进行逐周期比较。任何不匹配都将被记录为失效（Fail）。

• 通过分析失效日志，可以定位是特定指令、特定外设功能还是特定时序条件出现问题，为设计调试或生产筛选提供直接依据。

四、直流与交流参数测试

除了功能，还需验证其电气参数是否符合规格。

1. 直流参数测试：

• 利用Dic 8032的精密测量单元（PMU），对L80C186-10进行静态参数测试。

• 主要项目包括：输入漏电流、输出高/低电平电压、输出驱动电流能力（IOL/IOH）、电源电流（ICC）等。

• 测试时需将器件置于特定的静态条件（如所有输入引脚固定为高或低电平，输出使能或高阻），然后进行测量。

1. 交流（时序）参数测试：

• 这是验证微处理器速度等级（-10代表10MHz工作频率）的关键。Dic 8032的高精度时序发生器与比较器在此发挥重要作用。

• 主要测试项目包括：时钟频率与占空比、各种建立时间（Setup Time）和保持时间（Hold Time）（如地址/数据相对于控制信号的时序）、输出延迟时间（Access Time）、控制信号的脉冲宽度等。

• 测试需要在不同电压、温度（若系统支持温控）条件下进行，以确保器件在标称工作范围内均能满足时序要求。

五、系统集成考量与挑战

将L80C186-10的测试成功集成到Dic 8032系统中，还需注意以下几点：

• 测试效率优化：针对生产测试环境，需优化测试程序，在保证覆盖率的前提下，尽可能缩短测试时间。可以分级测试，先进行快速的功能筛查，再对Fail的器件进行详细参数诊断。
• 可维护性与可移植性：测试程序、硬件适配器设计文档应清晰完备，便于后续维护或移植到其他类似测试平台。
• 与上位机系统集成：Dic 8032的测试结果（Pass/Fail记录、参数测量值）需要能够上传到工厂的生产执行系统（MES）或数据库，实现数据追溯与分析。
• 应对器件复杂性：L80C186-10内部状态机复杂，测试向量需要精心设计以初始化并遍历关键状态，避免因测试序列不当导致的误判。

结论

在Dic 8032集成电路测试系统上对L80C186-10微处理器进行系统集成测试，是一项涉及硬件接口设计、软件编程、电气验证和系统联调的综合性工程。通过合理配置测试资源、开发全面的功能与参数测试方案，并充分考虑生产集成需求，能够有效地验证该款经典嵌入式处理器的功能完整性与性能达标性，为其在目标系统中的可靠应用奠定坚实基础。这一过程也充分体现了现代ATE系统在应对复杂数模混合集成电路测试方面的强大能力与灵活性。
